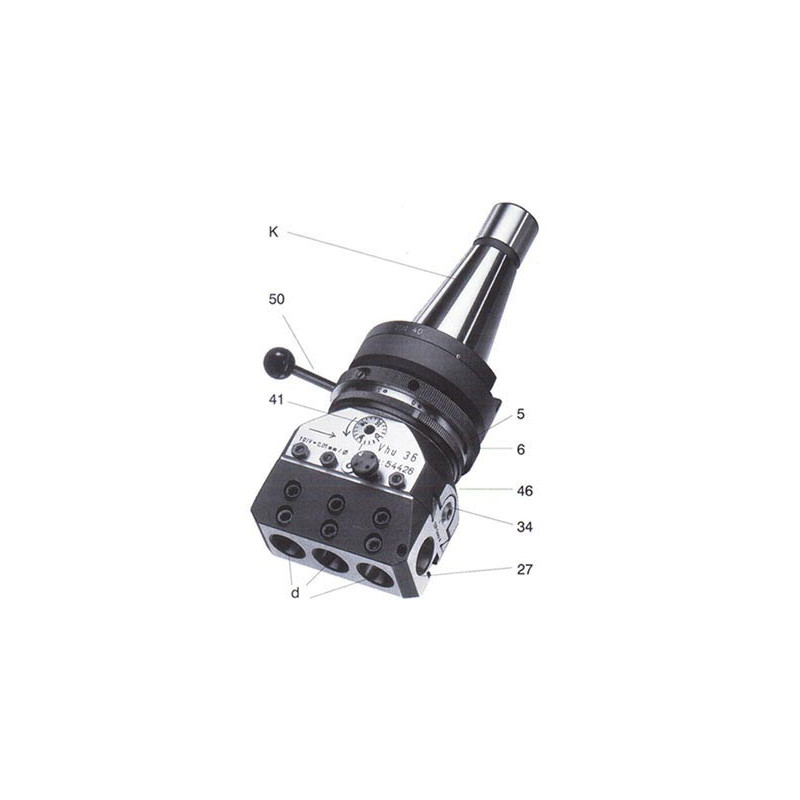

Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí. D: 80 mm. A: 140 mm. B: 140 mm. Typ: Vhu 80. dmax d4: 180 mm. dmax d5: 380 mm. dmax d3: 410 mm. dmax d1: 210 mm. dmax d6: 380 mm. dmax d2: 300 mm. hmax h2: 110 mm. Ruční rychloposuv: 3 mm.ot-1. Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Zmax: 80 mm. hmax h1: 125 mm. dmax d7: 320 mm. Hmotnost hlavy: 8,1 kg. Rozměr kazety: 490 x 350 x 165 mm. Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm. Katalogové číslo: 201.040. Pohyb saní (max.): 80 mm. Obráběný průměr čela (max.): 380 mm. Hmotnost kazety: 19,0 kg. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01 mm/průměr. Vyvrtávaný průměr (max.): 410 mm. Kuželové stopky VK: VK800, VK801.
