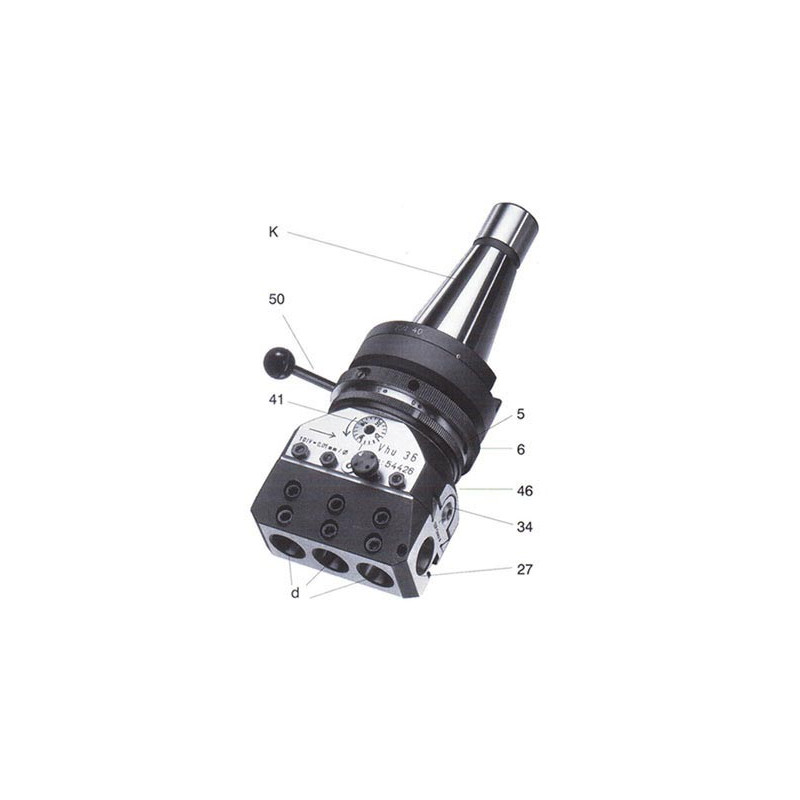

Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí. D: 92 mm. A: 190 mm. B: 190 mm. Typ: Vhu 125. dmax d4: 245 mm. dmax d5: 610 mm. dmax d3: 650 mm. dmax d1: 280 mm. dmax d6: 600 mm. dmax d2: 390 mm. hmax h2: 115 mm. Ruční rychloposuv: 4 mm.ot-1. Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Zmax: 125 mm. hmax h1: 205 mm. dmax d7: 530 mm. Hmotnost hlavy: 12,4 kg. Rozměr kazety: 540 x 380 x 170 mm. Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 151 mm. C: 42 mm. Katalogové číslo: 201.054. Pohyb saní (max.): 125 mm. Obráběný průměr čela (max.): 610 mm. Hmotnost kazety: 33,0 kg. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01 mm/průměr. Vyvrtávaný průměr (max.): 650 mm. Kuželové stopky VK: VK 801.
